kit valvola divisore di flusso

Il kit valvola divisore di flusso è ideale per far salire o scendere simultaneamente due cilindri a semplice o doppio effetto in maniera controllata e sincronizzata.

Richiedi informazioni su questo articolo

Descrizione

Kit Valvola divisore-riunificatore di flusso a cartuccia per l’azionamento sincronizzato di due cilindri simultaneamente con un unico dispositivo

Il kit valvola divisore di flusso è ideale per far salire o scendere simultaneamente due cilindri a semplice o doppio effetto in maniera controllata e sincronizzata.

Ipotizziamo il caso di un ponte di sollevamento sdoppiato e separato; si potrà utilizzare un’unica pompa pneumoidraulica BELL per far salire o scendere il veicolo in tutta sicurezza grazie al bilanciamento e alla sincronizzazione del flusso che passa attraverso la valvola VDRF101 e viene ripartito ai due cilindri in egual misura. In tal modo la sicurezza del lavoro dell’operatore sarà ulteriormente garantita.

Il kit valvola divisore di flusso deve essere ordinato insieme alla pompa poiché è necessario forare a misura il blocchetto di comando principale della pompa per poter aggiungere il blocchetto valvola.

kit valvola divisore di flusso: caratteristiche

  • Kit completo
  • Blocchetto aggiuntivo per valvola divisore di flusso
  • Valvola divisore di flusso VDRF101
  • Attacco olio G1/4
  • Filtro di protezione valvola 15µm (opzionale)
  • Valvola di pressione massima della pompa tarata a 300bar (limite valvola)

kit valvola divisore di flusso: specifiche tecniche

Specifiche tecniche della valvola divisore di flusso

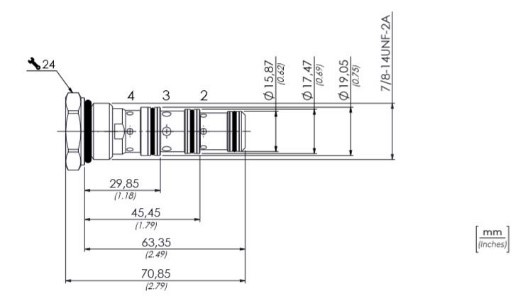

Dimensioni e schema idraulico

Diagramma di portata

diagramma di portata del kit valvola divisore di flusso

Per ordinare

KIT VALVOLA DIVISORE FLUSSO UP

Tutti i prodotti BELL sono progettati e realizzati all’interno di BELL SRL in via F. De Pisis, 5 – 42124 Reggio Emilia (RE) – Italia, secondo i canoni di Qualità che contraddistinguono il MADE IN ITALY dal resto del Mondo.
