Descrizione
I filtri oleodinamici ad altissima pressione, a 90° sono in alluminio anodizzato hanno portata massima di 100 l/min e pressione massima a 500bar
Con i filtri oleodinamici per impianti ad altissima pressione a 90° della Serie 500, proponiamo dei dispositivi di filtraggio che assicurano la massima protezione dei componenti più delicati dell’impianto oleodinamico.
Collegati alla linea di mandata o di scarico dell’impianto oleodinamico, intervengono in presenza di impurità del fluido trattenendo le particelle, dalle più fini alle più grossolane, con un grado di filtraggio da 10 fino a 80/100 µm.
Filtri oleodinamici altissima pressione in linea e a 90°: caratteristiche
I filtri oleodinamici per impianti ad altissima pressione a 90°– Serie 500 sono destinati ai mezzi dei settori agricolo e Forestale, movimento terra, automotive, industriale, marino, eolico, trasporto.
- Funzionamento in linea a 90° (attacco laterale su corpo filtro)
- Compatti e leggeri
- Massima robustezza ed efficienza
- Elevate prestazioni di filtraggio e resistenza
- Con anti-estrusione per sopperire anche ai picchi di pressione più elevati
- Componenti del filtro intercambiabili
- Cartuccia filtrante, sostituibile o lavabile, in bronzo sinterizzato
- Reversibilità del filtro per garantire un filtraggio in entrambe le direzioni del flusso
- Facilità di installazione
- Tappo di ispezione della cartuccia filtrante per una manutenzione ancora più rapida ed immediata
Filtri oleodinamici altissima pressione in linea e a 90°: caratteristiche tecniche
| Pressione massima d’esercizio (bar): | 500 |
| Portata massima nominale (l/min): | 100 |
| Grado di filtraggio (µm): | 10-25-40-60-80/100 |
| Materiale corpo filtro: | Alluminio anodizzato |
| Materiale cartuccia filtrante: | Bronzo sinterizzato |
| Materiale guarnizioni: | NBR / VITON |
| Connessione: | BSP / NPTF |
| Filettatura attacchi: | 1/2 “ – 1/4 “ – 3/8” |
| Peso (kg): | 0,24 |

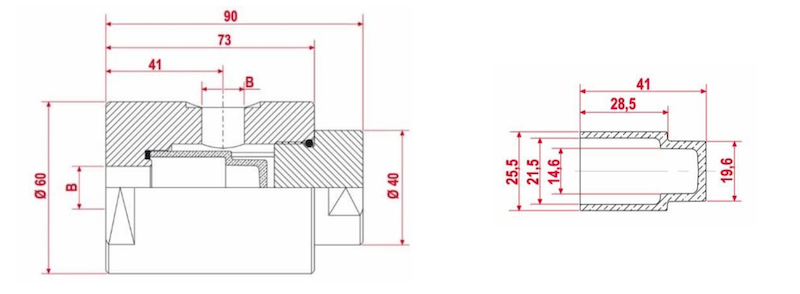

Dimensioni
Confronti di serie
| P/N | DESCRIPTION | THREAD | FILTERING | BODY | FLOW | TYPE |
| 925901410 | T 14/10 | 1 / 4” BSP | 10 µ | ALU | → | NBR 70SH |
| 925901425 | T 14/25 | 1 / 4” BSP | 25 µ | ALU | → | NBR 70SH |
| 925901440 | T 14/40 | 1 / 4” BSP | 40 µ | ALU | → | NBR 70SH |
| 925901460 | T 14/60 | 1 / 4” BSP | 60 µ | ALU | → | NBR 70SH |
| 925901480 | T 14/80 | 1 / 4” BSP | 80 µ | ALU | → | NBR 70SH |
Consulta la tabella completa dei confronti di serie.
Accessori filtro
Elemento filtrante
Marcatura filtro
I filtri in linea della Serie 500, così come tutti i filtri BELL, vengono marcati per tipologia, brand, attacco, data di produzione e operatore. Marcatura personalizzata su richiesta.
Tutti i prodotti BELL sono progettati e realizzati all’interno di BELL SRL in via F. De Pisis, 5 – 42124 Reggio Emilia (RE) – Italia, secondo i canoni di Qualità che contraddistinguono il MADE IN ITALY dal resto del Mondo.
