Descrizione

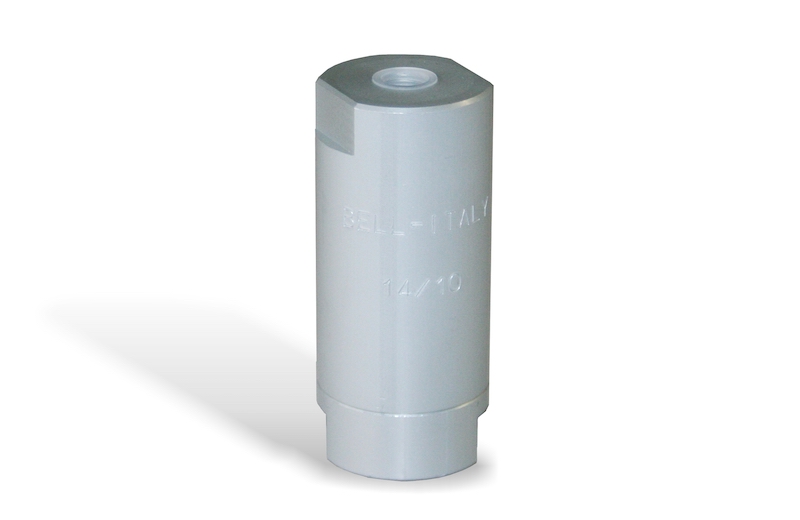

I filtri oleodinamici per impianti ad alta pressione in linea sono realizzati alluminio anodizzato e INOX con portata massima 100l/m e pressione 350bar
I filtri oleodinamici per impianti ad alta pressione in linea della Serie IL 350 sono stati realizzati per il miglior filtraggio e la massima protezione dei componenti degli impianti oleodinamici.
Collegati alla linea di mandata o di scarico dell’impianto oleodinamico, trattengono le impurità del fluido dalle particelle più fini alle più grossolane con un grado di filtraggio da 10 fino a 80/100 µm
Filtri oleodinamici alta pressione in linea – Serie IL 350: caratteristiche
I filtri oleodinamici alta pressione in linea della Serie 350 sono destinati ai mezzi dei settori agricolo e forestale, ai settori edile, automotive, industriale, marino, eolico e del trasporto.
- Funzionamento in linea
- Compatti e leggeri
- Massima robustezza ed efficienza
- Elevate prestazioni di filtraggio e resistenza
- Componenti del filtro intercambiabili
- Cartuccia filtrante, sostituibile o lavabile, in bronzo sinterizzato
- Reversibilità del filtro per garantire un filtraggio in entrambe le direzioni del flusso
- Facilità d’installazione
Filtri oleodinamici alta pressione in linea – Serie IL 350: caratteristiche tecniche
| Pressione massima d’esercizio (bar): | 350 |
| Portata massima nominale (l/min): | 100 |
| Grado di filtraggio (µm): | 10-25-40-60-80/100 |

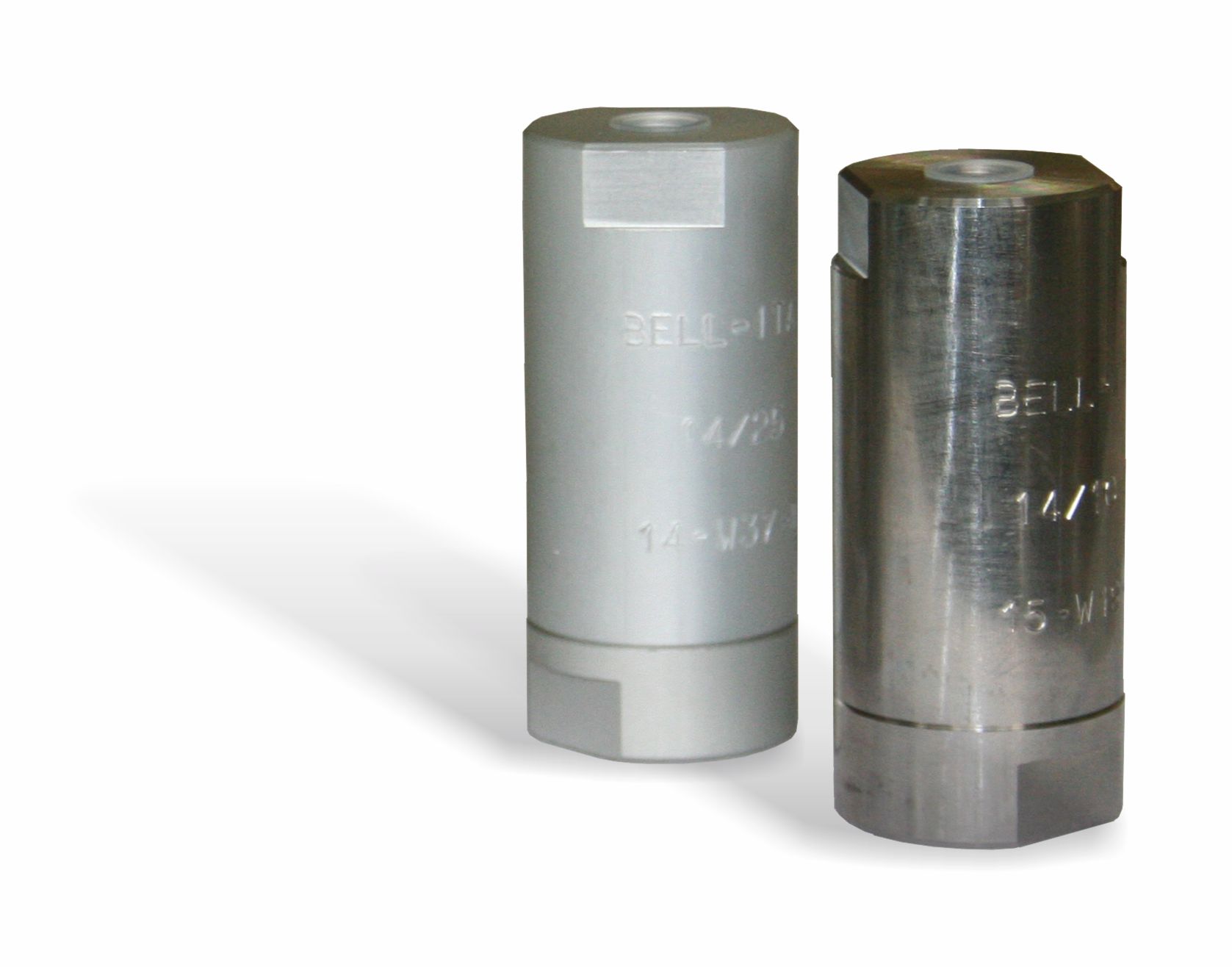

| Materiale corpo filtro: | Alluminio anodizzato / INOX AISI 316L |
| Materiale cartuccia filtrante: | Bronzo sinterizzato |
| Materiale guarnizioni: | NBR / VITON |
| Connessione: | BSP / NPTF |
| Filettatura attacchi: | M18/10 – M18/25 – 9/16UNF – 1/2 “ – 1/4 “ – 3/8” |
| Peso (kg): | 0,24 (alluminio) / 0,60 (inox) |

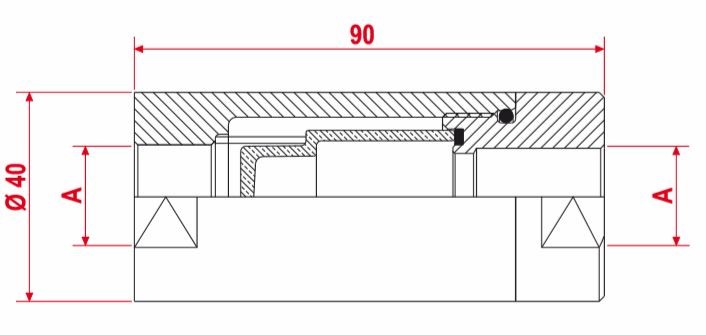

Dimensioni
Filtri oleodinamici alta pressione in linea – Serie IL 350: confronti di serie
| 924001410 | IL 14/10 | 1 / 4” BSP | 10 µ | ALU | → | NBR 70SH |
| 924001425 | IL 14/25 | 1 / 4” BSP | 25 µ | ALU | → | NBR 70SH |
| 924001440 | IL 14/40 | 1 / 4” BSP | 40 µ | ALU | → | NBR 70SH |
| 924001460 | IL 14/60 | 1 / 4” BSP | 60 µ | ALU | → | NBR 70SH |
| 924003810 | IL 38/10 | 3 / 8” BSP | 10 µ | ALU | → | NBR 70SH |
| 924003825 | IL 38/25 | 3 / 8” BSP | 25 µ | ALU | → | NBR 70SH |
Consulta e scarica la tabella completa dei confronti di serie
Accessori filtro

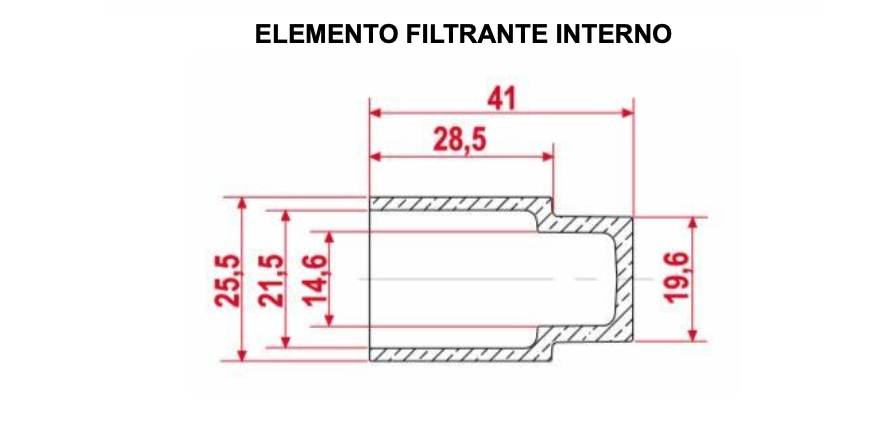

Elemento filtrante
Marcatura filtro
I filtri in linea della Serie 350, così come tutti i filtri BELL, vengono marcati per tipologia, brand, attacco, data di produzione e operatore. Marcatura personalizzata su richiesta.
Tutti i prodotti BELL sono progettati e realizzati all’interno di BELL SRL in via F. De Pisis, 5 – 42124 Reggio Emilia (RE) – Italia, secondo i canoni di Qualità che contraddistinguono il MADE IN ITALY dal resto del Mondo.
