Pompe pneumoidrauliche semplice effetto con azionamento a pedale 700 bar-HP700

La pompa pnuemoidraulica HP700 è una pompa a semplice effetto con azionamento a pedale portata olio di 0,2 l/min a 700 bar di pressione d’esercizio.

Richiedi informazioni su questo articolo

Descrizione

La pompa pnuemoidraulica HP700 è una pompa a semplice effetto con azionamento a pedale portata olio di 0,2 l/min a 700 bar di pressione d’esercizio

Come le pompe della serie HP è indicata per qualunque applicazione idraulica e ideale nelle situazioni nelle quali si necessita di pressioni elevate e in cui il flusso debba essere moderato e controllabile, per assicurare la massima precisione.
Adeguata per l’impiego in diversi settori è in uso per: utensili industriali, sistemi di sollevamento, autoriparatori, sistemi di bloccaggio, attrezzature idrauliche (presse, martinetti, …), smontagomme, automotive.

Pompe pneumoidrauliche semplice effetto con azionamento a pedale 700 bar-HP700: caratteristiche

  • Funzionamento a pedale
  • Design del pedale inconfondibile con maniglia per la trasportabilità
  • Azionamento pedale a 3 posizioni con ritorno a molla (avanzamento, tenuta e ritorno)
  • Compatibilità cilindri a semplice effetto (azionamento cilindri a doppio effetto con distributore in linea opzionale)
  • Costruzione compatta e robusta per servizio gravoso e per una lunga durata nel tempo
  • Facile manutenzione
  • Non necessita di aria lubrificata
  • Collegabile alla normale rete pneumatica
  • Funzionamento sia in orizzontale che in verticale per un impiego versatile
  • Vite elicoidale di sfiato sul coperchio per la ventilazione del serbatoio durante l’utilizzo
  • Valvola di sicurezza preimpostata sul coperchio a protezione contro qualunque sovraccarico nella pompa
  • Valvola di massima pressione olio tarabile esternamente a protezione contro eventuali sovraccarichi
  • Raccordo rotante per facilitare il collegamento all’impianto idraulico e migliorare la mobilità durante i lavori
  • Asole sul supporto di base per una facile installazione e fissaggio all’impianto
  • Peso contenuto
  • Bassa rumorosità (80dBa)
  • Capacità serbatoio 1,4 L per piccoli e grandi cilindri (versioni SL e XL rispettivamente 2,5 e 4 L)

Pompe pneumoidrauliche semplice effetto con azionamento a pedale 700 bar-HP700: Specifiche tecniche

Pressione massima d’esercizio (bar): 700
Compatibilità del cilindro: Semplice effetto
(doppio effetto con distributore in linea opzionale)
Capacità del serbatoio standard (L): 1,4
Quantità olio utilizzabile (L): 1,1
Portata massima alla pressione nominale (l/min): 0,2
Portata olio senza carico (l/min): 0,8
Portata olio con carico (l/min): 0,2
Attacco olio standard: 3/8”NPTF (G3/8” – G1/4”)
Funzione valvola: Avanzamento/tenuta/ritorno
Funzionamento della valvola: Manuale
Fonte di energia: Aria
Campo pressione aria (bar): 3/9 (10 max)
Consumo aria medio (Nl/min): 330
Attacco aria standard: G1/4”
Rumorosità (dBA): 80
Peso (kg): 5,3

Dimensioni

Dimensioni Pompe pneumoidrauliche semplice effetto 700bar

Per impianti e/o attrezzature che richiedono grandi capacità d’olio, la pompa HP può essere equipaggiata con serbatoi in acciaio di grandi capacità (versione SL da 2,5 L e XL da 4 litri)
La scelta di realizzare i serbatoi maggiorati in acciaio anziché nello stesso materiale del serbatoio standard da 1,4 litri ha permesso di eliminare eventuali trafilamenti d’olio dalla guarnizione tra il serbatoio ed il coperchio, dovuti alle grandi capacità d’olio di rientro in velocità nel serbatoio della pompa durante la fase di scarico.
Qualora fosse necessaria una capacità di olio specifica superiore possiamo realizzare serbatoi ad hoc.

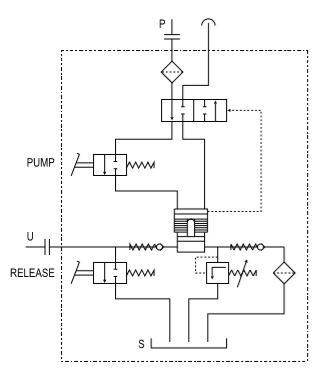

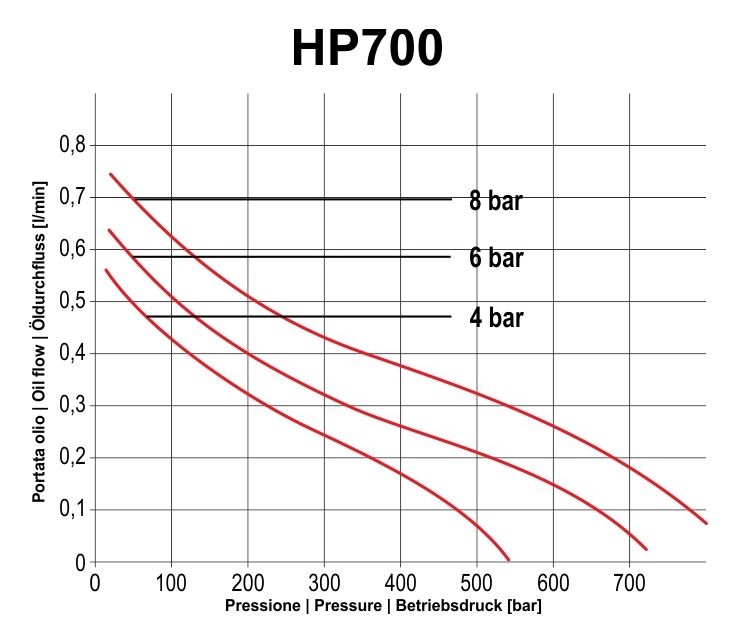

Schema idraulico e diagramma di portata (l/m)

Confronti di serie

Accessori pompa

  • Protezione pedale
  • Serbatoi maggiorati
  • Raccordo dritto
  • Tubo
  • Distributore in linea con blocchetto per cilindri a doppio effetto

Ricambi

  • SEAL KIT HP700

Tutti i prodotti BELL sono progettati e realizzati all’interno di BELL SRL in via F. De Pisis, 5 – 42124 Reggio Emilia (RE) – Italia, secondo i canoni di Qualità che contraddistinguono il MADE IN ITALY dal resto del Mondo.
