Descrizione

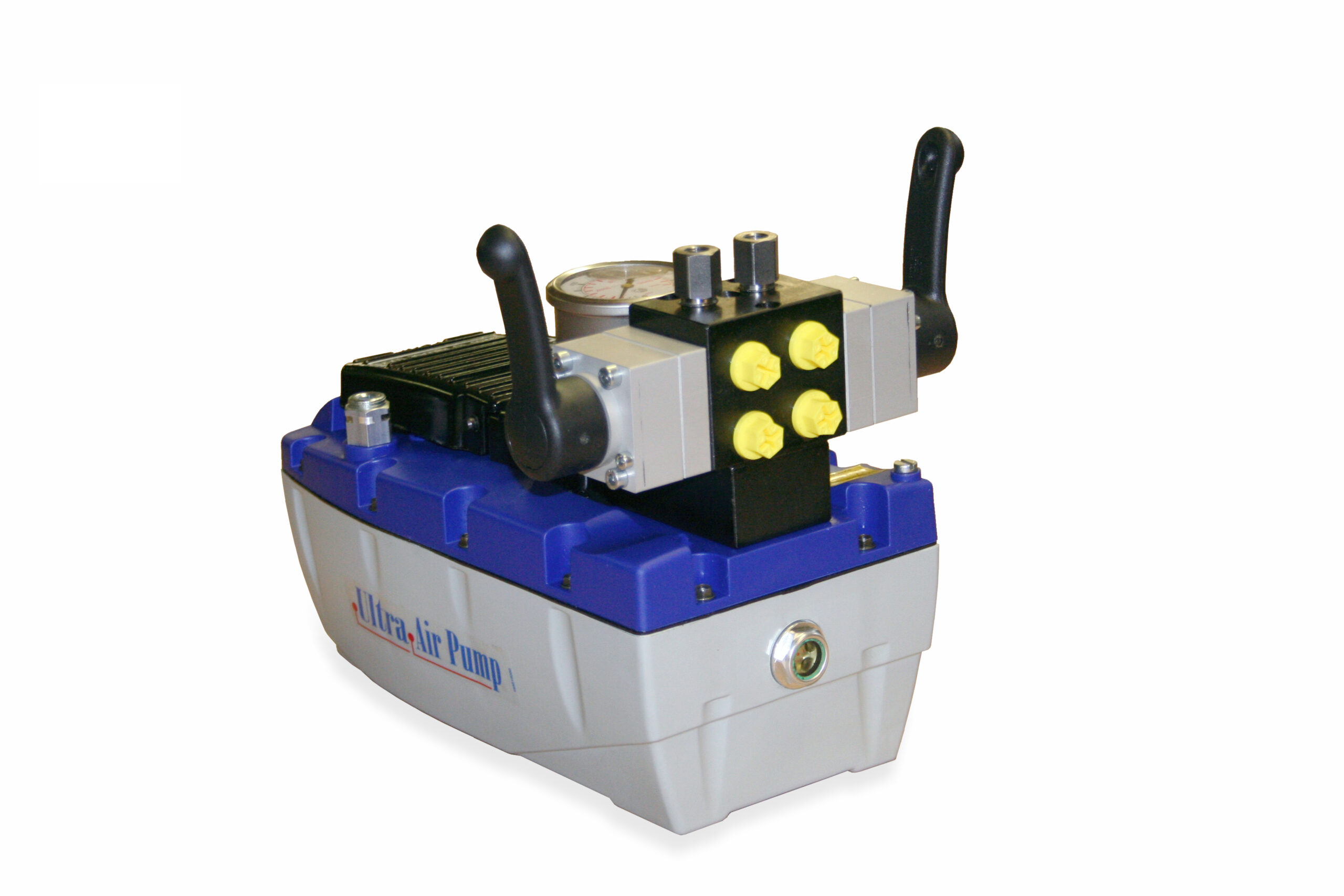

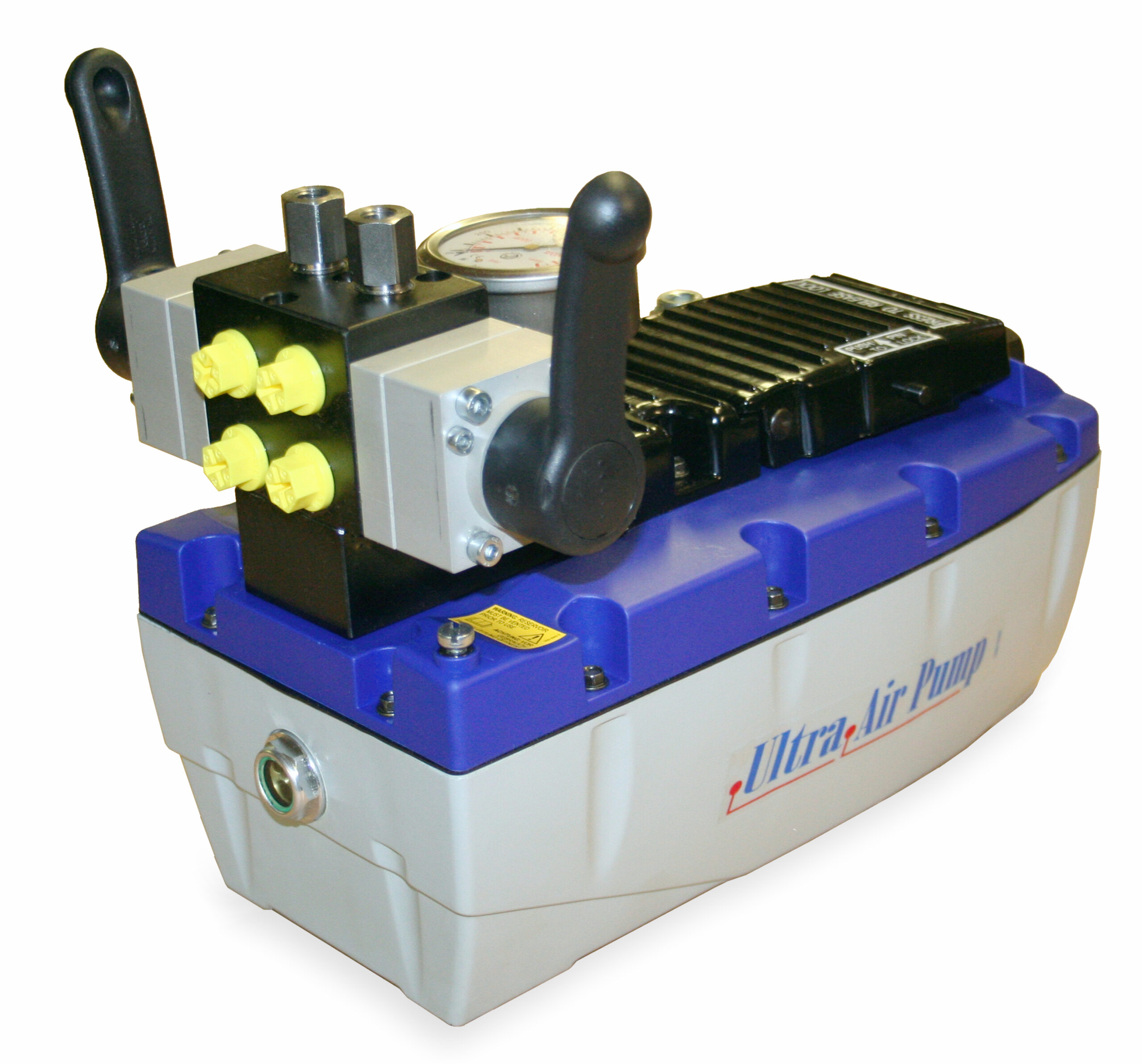

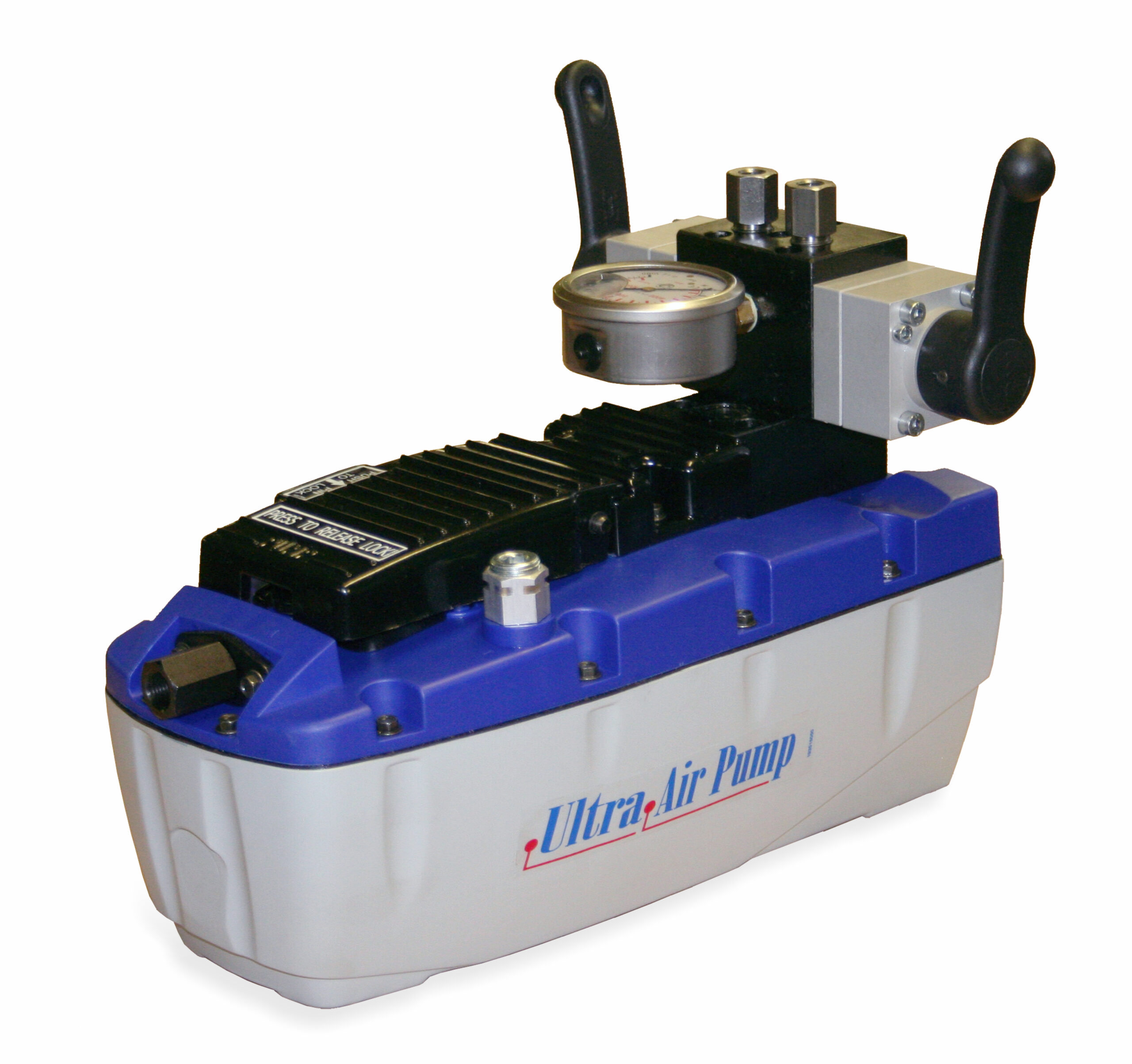

Pompa pneumoidraulica doppio effetto con doppia valvola distributore 4/3 a leva, valvole riduttrici di pressione e manometro. Pressione di esercizio fino a 1000bar -UPM-2V

Destinata agli utensili industriali, ai sistemi di bloccaggio, alle automazioni e ai sistemi oleodinamici complessi, lapompa pneumoidraulica UPM-2V è una pompa a doppio effetto con doppia valvola distributore 4/3 a leva, 4 uscite idrauliche, manometro e valvole riduttrici di pressione inclusi. Portata olio (l/min) da 2,6 a 0,15, pressione massima d’esercizio fino 1000 bar.

Pompa pneumoidraulica doppia valvola 4/3 D/E CETOP 3 1000bar-UPM-2V: caratteristiche

• Pedaliera a due posizioni (avanzamento/tenuta) bloccabile in posizione di avanzamento
• Attacco universale CETOP 3
• Doppia valvola distributore 4/3 in acciaio montata su blocchetto di comando a quattro uscite
• Valvole riduttrici di pressione su ogni distributore
• Manometro Ø63mm – scala 0-1000bar installato
• Compatibilità cilindri a doppio effetto (predisposizione per singolo effetto)
• Costruzione compatta e robusta per servizio gravoso e per una lunga durata nel tempo
• Facile manutenzione
• Non necessita di aria lubrificata
• Collegabile alla normale rete pneumatica
• Funzionamento sia in orizzontale che in verticale per un impiego versatile
• Vite di sfiato sul coperchio per la ventilazione del serbatoio durante l’utilizzo
• Valvola di sicurezza preimpostata sul coperchio a protezione della pompa
• Valvola di massima pressione olio tarabile dall’esterno a protezione dei componenti del circuito
• Indicatore di livello a oblò in pyrex rimovibile per la massima semplicità nei rabbocchi
• Asole sul supporto di base per una facile installazione e fissaggio all’impianto
• Peso contenuto
• Bassa rumorosità (75dBa)
• Capacità serbatoio variabili (2,4 – 5 – 10 – 20) L per piccoli e grandi cilindri

Specifiche tecniche

Dimensioni

Per impianti e/o attrezzature che richiedono grandi capacità d’olio, la pompa UPM è disponibile con serbatoi in acciaio di grandi capacità (da 5 fino a 20 litri)

Confronti di serie

Per ordinare

• P/N 91523042x UPM1002-2V 1000BAR BELL
• P/N 91523010x UPM702-2V 700BAR BELL
• P/N 91523011x UPM502-2V 500BAR BELL
• P/N 915230450 UPM252-2V  250BAR  BELL

Accessori pompa

• Serbatoi maggiorati
• Piastre di fissaggio
• Tubo flex
• Kit manometro

Ricambi

• SEAL KIT UPC/M

Tutti i prodotti BELL sono progettati e realizzati all’interno di BELL SRL in via F. De Pisis, 5 – 42124 Reggio Emilia (RE) – Italia, secondo i canoni di Qualità che contraddistinguono il MADE IN ITALY dal resto del Mondo.
